Τεχνικές προδιαγραφές δοκιμαστή Ηλιακής Μονάδας IV υψηλής ακρίβειας

Τεχνική προδιαγραφή του δοκιμαστή ηλιακής μονάδας IV

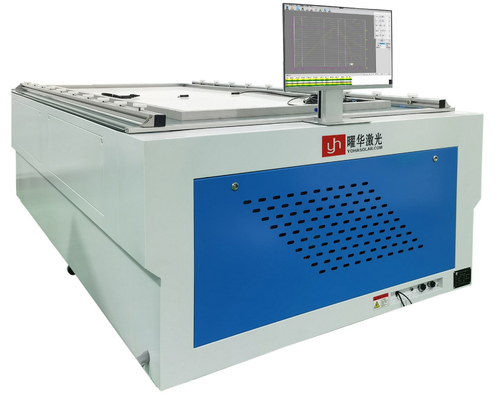

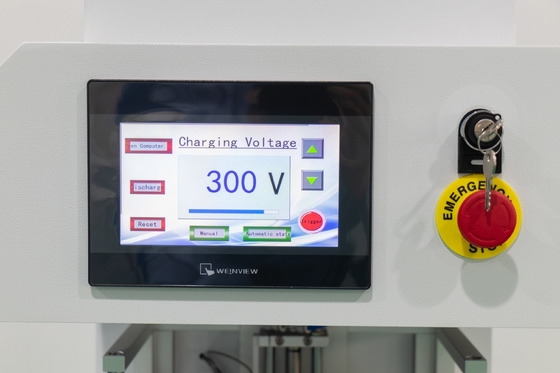

Εφαρμόσιμο εξοπλισμό: Δοκιμαστής IV ηλιακής μονάδας υψηλής ακρίβειας

1Σκοπός του εξοπλισμού

Ο δοκιμαστής ηλιακής μονάδας υψηλής ακρίβειας IV έχει σχεδιαστεί για την αυτόματη δοκιμή και καταγραφή των αποτελεσμάτων των παραμέτρων ηλεκτρικής απόδοσης μονοκρυσταλλικών και πολυκρυσταλλικών ηλιακών μονάδων.Αυτός ο δοκιμαστής IV ενσωματώνει μια πηγή φωτός ηλιακού προσομοιωτή και προηγμένη απόκτηση δεδομένων για ακριβή μέτρηση καμπύλης IVΕίναι ιδανικό για ενσωμάτωση σε μια σύγχρονη γραμμή παραγωγής ηλιακών πάνελ, παρέχοντας αξιόπιστες επιδόσεις και απρόσκοπτη σύνδεση με τις διαδικασίες προς τα κάτω.

2Βασικοί τεχνικοί δείκτες και αρχές

2.1 Ηλιακός προσομοιωτής Πηγή φωτός
Ο ηλιακός προσομοιωτής που χρησιμοποιείται σε αυτόν τον δοκιμαστή ηλιακής μονάδας υψηλής ακρίβειας IV πληροί τις απαιτήσεις διανομής φασματικής ακτινοβολίας της IEC60904-9. Τα βασικά χαρακτηριστικά περιλαμβάνουν:

• Φασματική αντιστοίχιση: πληροί τις απαιτήσεις διανομής φασματικής ακτινοβολίας της IEC60904-9

• Συνολική ακτινοβολία: 100 mW/cm2

• Πεδίο ρύθμισης ακτινοβολίας: 70-120 mW/cm2

• Ομοιομορφία ακτινοβολίας: ≤ ± 1%

• Ακτινοβολία Ασταθερότητα: ≤ ± 1%

• Διάρκεια ενιαίου παλμού: 10-150 ms (προσαρμόσιμη)

• Λειτουργία μέτρησης λάμπας: Λειτουργία μέτρησης λάμπας και επαναφοράς μετά την αντικατάσταση της λάμπας

• Διαρκεια ζωής της λάμπας ξενονίου: 200.000 κύκλοι (Γερμανία)

• Κατεύθυνση ακτινοβολίας: κάθετη εκπομπή προς τα πάνω

2.2 Περιοχή μέτρησης
Ενεργός χώρος δοκιμής: 2700 mm × 1600 mm
Δυναμική ισχύς: 5W ̇ 700W
Μέτρηση τάσης: 0·200V, ανάλυση: 1 mV
Μέτρηση ρεύματος: 020A, ανάλυση: 1 mA
Θερμοκρασία περιβάλλοντος: 15-35°C, ανάλυση: 0,1°C

2.3 Ακρίβεια της μέτρησης
Επαναληψιμότητα: ≤ ±0,2% (Δοκιμάστηκε 40 φορές συνεχώς με την ίδια ηλιακή μονάδα)
Λάθος μέτρησης: ≤ ± 1%
Ιδανικό για χρήση σε περιβάλλοντα παραγωγής ηλιακών συλλεκτών.

2.4 Μέθοδος μέτρησης
Μέτρηση τεσσάρων καλωδίων

2.5 Μετρούμενες παραμέτρους
Isc, Voc, Pmax, Vm, Im, FF, EFF, Temp, Rs, Rsh

2.6 Διαστήματα μέτρησης
Ρυθμίσιμο: 5·10 δευτερόλεπτα

2.7 Συλλογή δεδομένων
Δείκτες I-V και P-V, με 8000 σημεία δεδομένων για τη μέτρηση της καμπύλης IV.

2.8 Εκτύπωση των συνθηκών δοκιμής
Αυτοαποζημίωση ακτινοβολίας
Αυτοαποζημίωση θερμοκρασίας
Η βαθμονόμηση του ηλιακού προσομοιωτή εξασφαλίζει σταθερή ακτινοβολία.

2.9 Μέτρηση θερμοκρασίας
Αποζημίωση και εκδήλωση
Ενσωματωμένος αισθητήρας υπέρυθρου χωρίς επαφή

2.10 Αποτελέσματα δοκιμών
Ηχογράφηση των αποτελεσμάτων

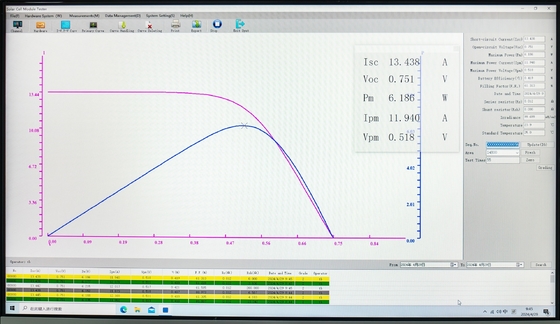

Η Graphical Display (I-V Curve) υποστηρίζει την ανάλυση των μετρήσεων της καμπύλης IV και την εμφάνιση του χρόνου δοκιμής.

2.11 Λειτουργίες έκθεσης δοκιμής
Εμφάνιση και καταγραφή των χαρακτηριστικών καμπυλών Ε-Β σε πραγματικό χρόνο
Παράμετροι δοκιμής που αποθηκεύονται στο καθορισμένο αρχείο
Το αρχείο μπορεί να οριστεί από τον χρήστη στην ονομασία

2.12 Σύνοψη και εκτύπωση δεδομένων
Συνοψίστε τα δεδομένα ανά χρονική περίοδο
Απόδοση σε μορφή Excel
Περιλαμβάνει τη συσσωρευτική έκδοση καμπύλης IV-V και την περίληψη των μετρήσεων καμπύλης IV.

2.13 Ειδικά χαρακτηριστικά λογισμικού
Συντελεστές αντιστάθμισης θερμοκρασίας εισόδου
Εισαγωγή ημερομηνίας, ονόματος, αριθμού μονάδας
Αυτόματη αύξηση σειριακού αριθμού
Περιοχή ρύθμισης για την ανίχνευση ελαττωματικών προϊόντων
Ο κεντρικός έλεγχος παραμέτρων υποστηρίζει τη βελτιστοποίηση της γραμμής παραγωγής ηλιακών πάνελ.

2.14 Χρόνος εργασίας
Σχεδιασμένο για συνεχή λειτουργία 24+ ωρών

3Διαμόρφωση εξοπλισμού για σύστημα δοκιμής IV

Αυτή η διαμόρφωση δοκιμής IV συμβατή με την γραμμή παραγωγής ηλιακών συλλεκτών περιλαμβάνει:
Περιγραφή του στοιχείου Ποσότητα
3.1 Δοκιμαστής (με ηλεκτρονικό φορτίο) 1 μονάδα
3.2 Πηγή φωτός (συμπεριλαμβανομένου του οπτικού συστήματος) 1 σύνολο
3.3 Πληροφοριακός υπολογιστής 1 μονάδα
3.4 Κάρτα λήψης δεδομένων υψηλής ταχύτητας A/D 1 μονάδα
3.5 Ειδικό λογισμικό μέτρησης 1 σύνολο
3.6 Δοκιμαστικές οδούς 1 σύνολο
3.7 Τυποποιημένη μπαταρία (για βαθμονόμηση ακτινοβολίας και δοκιμή ομοιομορφίας) 1 μονάδα
