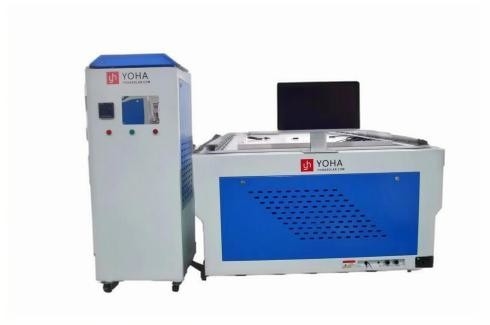

Προχωρημένο Ηλιακό Πίνακα IV Αναλυτής καμπύλης Ξενών Φλας Φωτός 8000 σημεία δεδομένων Αυτοματοποιημένη καταγραφή δεδομένων 2700mm * 1600mm

Ηλιακή μονάδαΙΙΔοκιμαστήςΤεχνική προδιαγραφή

1Σκοπός του εξοπλισμού

Ο εξοπλισμός αυτός έχει σχεδιαστεί για την αυτόματη δοκιμή και καταγραφή των αποτελεσμάτων των παραμέτρων ηλεκτρικής απόδοσης των μονοκρυσταλλικών και πολυκρυσταλλικών ηλιακών μονάδων.Δοκιμαστής IVΗ ολοκληρωμένη σχεδίαση αυτού του συστήματος λειτουργεί όχι μόνο ως αποτελεσματική μέθοδος δοκιμής, αλλάΔοκιμαστής ηλιακών κυψελώναλλά προσφέρει επίσης ισχυρόIV Μέτρηση καμπύληςΟι νέες τεχνολογίες και οι νέες τεχνολογίεςΓραμμή παραγωγής ηλιακών συλλεκτώνβελτιστοποίηση.

2Βασικοί τεχνικοί δείκτες και αρχές

2.1 Πηγή φωτός προσομοίωσης

• Φασματική αντιστοίχιση: πληροί τις απαιτήσεις διανομής φασματικής ακτινοβολίας IEC60904-9.

• Συνολική ακτινοβολία: 100 mW/cm2.

• Πεδίο ρύθμισης ακτινοβολίας: 70·120 mW/cm2.

• Ομοιότητα ακτινοβολίας: ≤ ± 1%.

• Ασταθερότητα ακτινοβολίας: ≤ ± 1%.

• Διάρκεια ενός παλμού: 10·150 ms (προσαρμόσιμο).

• Λειτουργία μετρήσεως φλαςΔραστηριότητα μέτρησης και επαναφοράς των λάμπων μετά την αντικατάσταση της λάμπας.

• Ζωή της λάμπας ξενόνου: 200.000 κύκλοι (Γερμανία).

• Κατεύθυνση ακτινοβολίας: Ψηλή εκπομπή προς τα πάνω.

Στο πλαίσιο τηςΔοκιμαστής IVη πηγή φωτός προσομοίωσης είναι βαθμονωμένη ώστε να παρέχει σταθερή ένταση που είναι κρίσιμη για την ακριβήIV Μέτρηση καμπύλης.

2.2 Περιοχή μέτρησης

• Αποτελεσματική περιοχή δοκιμής: 2700 mm × 1600 mm.

• Ακτίνα ισχύος: 5W ̇ 700W.

• Μέτρηση τάσης: 0·200V, ανάλυση: 1 mV.

• Τρέχουσα μέτρηση: 0 ∆20A, ανάλυση: 1 mA.

• Θερμοκρασία περιβάλλοντος: 15°35°C, ανάλυση: 0,1°C.

Το εύρος αυτό είναι ζωτικής σημασίας για μια αποτελεσματικήΔοκιμαστής ηλιακών κυψελών, διασφαλίζοντας ότι όλες οι παραμέτροι βρίσκονται εντός αποδεκτών ορίων για αξιόπιστηΔοκιμαστής IVλειτουργίες.

2.3 Ακρίβεια της μέτρησης

• Επαναληψιμότητα: ≤ ±0,2% (Δοκιμάστηκε 40 φορές συνεχώς με την ίδια ηλιακή μονάδα)
  Σύνταξη: (Isc_max - Isc_min) / (Isc_max + Isc_min) × 100%

• Λάθος μέτρησης: ≤ ± 1%.

Η υψηλή ακρίβεια των μετρήσεων είναι το κλειδί για την ακριβήIV Μέτρηση καμπύληςΤο πρόγραμμα αυτό έχει ως στόχο τηνΓραμμή παραγωγής ηλιακών συλλεκτώνπεριβάλλοντος.

2.4 Μέθοδος μέτρησης

• Μέτρηση τεσσάρων καλωδίων.

Η μέθοδος αυτή βελτιώνει την απόδοση τωνΔοκιμαστής IV, διασφαλίζοντας την ακριβή καταγραφή ακόμη και μικρών διακυμάνσεων.

2.5 Μετρούμενες παραμέτρους

• Isc, Voc, Pmax, Vm, Im, FF, EFF, Temp, Rs, Rsh.

Η ολοκληρωμένη μέτρηση αυτών των παραμέτρων είναι απαραίτητη τόσο για μια υψηλής απόδοσηςΔοκιμαστής ηλιακών κυψελώνκαι για λεπτομερήIV Μέτρηση καμπύληςανάλυση.

2.6 Διαστήματα μέτρησης

• Ρυθμίσιμο: 5-10 δευτερόλεπτα.

2.7 Συλλογή δεδομένων

• Συλλέγει καμπύλες I-V και P-V με 8000 σημεία δεδομένων, παρέχοντας λεπτομερήIV Μέτρηση καμπύληςεξόρυξη.

2.8 Εκτύπωση των συνθηκών δοκιμής

• Αυτοαποζημίωση ακτινοβολίας.

• Αυτόματη αντιστάθμιση θερμοκρασίας.

2.9 Μέτρηση θερμοκρασίας

• Αντιστάθμιση θερμοκρασίας και προβολή.

• Ενσωματωμένος μη-συναντητικός υπέρυθρος αισθητήρας.

2.10 Αποτελέσματα δοκιμών

• Ηχογράφηση των αποτελεσμάτων.

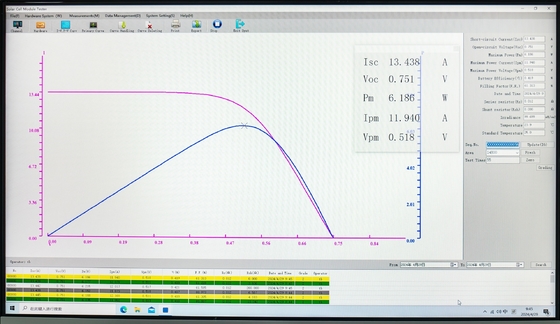

• Εικαστική απεικόνιση (Καμπύλη IV) και απεικόνιση χρόνου δοκιμής.

Τα αποτελέσματα των δοκιμών που παράγονται από τηνΔοκιμαστής IVπεριλαμβάνει σαφέςIV Μέτρηση καμπύληςδιαγράμματα που βοηθούν τους τεχνικούς στις ταχείες διαγνωστικές αξιολογήσεις.

2.11 Λειτουργίες έκθεσης δοκιμής

• Εμφάνιση και καταγραφή των χαρακτηριστικών καμπύλης IV σε πραγματικό χρόνο.

• Οι παράμετροι δοκιμής αποθηκεύονται σε καθορισμένο αρχείο.

• Ονομασία αρχείου που καθορίζεται από τον χρήστη.

Οι εκθέσεις αυτές είναι ιδιαίτερα χρήσιμες για την παρακολούθηση των επιδόσεων σε έναΓραμμή παραγωγής ηλιακών συλλεκτών, διασφαλίζοντας τη συνοχή και την αξιοπιστία.

2.12 Σύνοψη και εκτύπωση δεδομένων

• Συνοψίστε τα δεδομένα ανά χρονική περίοδο.

• Έκδοση σε μορφή Excel, συμπεριλαμβανομένης της εξόδου σωρευτικής καμπύλης IV.

2.13 Ειδικά χαρακτηριστικά λογισμικού

• Εισαγωγή συντελεστών αντιστάθμισης θερμοκρασίας.

• Εισαγωγή της ημερομηνίας, του ονόματος και του αριθμού της μονάδας.

• Αυτοκινητική αύξηση σειριακού αριθμού.

• Το εύρος ρυθμίσεων για την ανίχνευση ελαττωματικών προϊόντων.

• Κεντρικός έλεγχος παραμέτρων.

Το ειδικό λογισμικό βελτιώνει τη λειτουργικότητα τουΔοκιμαστής ηλιακών κυψελώνμε την ενσωμάτωση προηγμένωνIV Μέτρηση καμπύληςΟι ενότητες, που διευκολύνουν την απρόσκοπτη επεξεργασία δεδομένων σε έναΓραμμή παραγωγής ηλιακών συλλεκτών.

2.14 Χρόνος εργασίας

• Σχεδιασμένο για συνεχή λειτουργία 24+ ώρες.

3. Διαμόρφωση εξοπλισμού

Η παραπάνω διαμόρφωση του εξοπλισμού υποστηρίζει την αποτελεσματική λειτουργία τουΔοκιμαστής IVκαι βελτιώνει την απόδοση τουΔοκιμαστής ηλιακών κυψελώνσε μια υψηλή ζήτησηΓραμμή παραγωγής ηλιακών συλλεκτώνπεριβάλλοντος.
