Μηχανή δοκιμής ακρίβειας IV για γραμμές παραγωγής ηλιακής ενέργειας ±0,5% Συνέπεια 300K Flash Life Αυτοσυντηρητική αντιστάθμιση ακτινοβολίας 2400*1400

Δοκιμαστής ηλιακών συλλεκτών IV

Επισκόπηση του δοκιμαστή ηλιακής μονάδας

Ο Δοκιμαστής Ηλιακών Μονάδων είναι μια εξαιρετικά αξιόπιστη και υψηλής ακρίβειας συσκευή δοκιμής σχεδιασμένη για ηλιακά κύτταρα.μια εισαγόμενη τετρακοινική κάρτα συγχρονικής απόκτησης δεδομένων εξαιρετικά υψηλής ακρίβειας για τη συλλογή δεδομένων,Είναι κατάλληλο για χρήση από τους κατασκευαστές φωτοβολταϊκών ηλιακών μονάδων για τη διαλογή και την ανάλυση των ηλιακών κυψελών.

Προδιαγραφές

Βασικοί δείκτες δοκιμής

• Μέγιστο μετρήσιμο μέγεθος μονάδας: 2400 mm × 1400 mm
• Πηγή φωτός: Φώτα με υψηλή ενέργεια με παλμούς ξενόνου
• Ρυθμιστό εύρος έντασης φωτός: 20·120W/Cm2
• Η διάρκεια ζωής της λάμπας ξενόνου: ≥300.000 κύκλοι
• Ομοιότητα έντασης φωτός: ± 2%
• Πεδίο μέτρησης και ακρίβεια:
  • Τετάρτη: 0~5 V ±0,1%, 0-30 V ±0,1%, 0~60 V ±0,1%

Τρέχουσα: 0~2A ±0,1%, 0-20A ±0,1%

• Λάθος μέτρησης: ≤ 2%
• Επαναλαμβάνεται σφάλμα μέτρησης: ± 1%

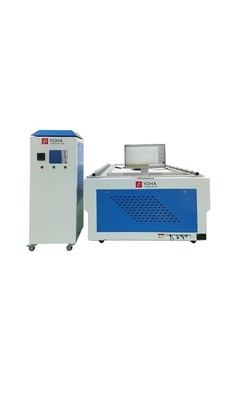

• Τυποποιημένη διαμόρφωση συστήματος: Οριζόντιο πάγκο δοκιμών + κατακόρυφο ντουλάπι ελέγχου + PC + ειδικό λογισμικό δοκιμών
• Απαιτήσεις ισχύος: 220V/50Hz/2KW
• Βάρος: 200 κιλά
• Εξωτερικές διαστάσεις:
  • Δοκιμαστικό πάγκο: 1065 × 1230 × 1970 mm
  • Κεφαλάκι ελέγχου: 670 × 610 × 1630 mm

Χαρακτηριστικά του προϊόντος

• Μετρούμενες (εμφανιζόμενες) παραμέτρους:

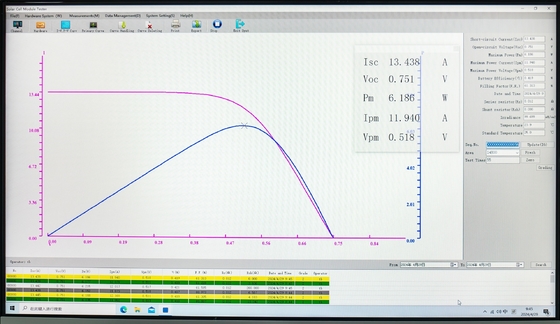

  • Δείκτης I-V, Δείκτης P-V, ρεύμα μικρού κυκλώματος (Isc), τάση ανοικτού κυκλώματος (Voc), ισχύ κορυφής (Pm), μέγιστη τάση σημείου ισχύος (Vm), μέγιστο ρεύμα σημείου ισχύος (Im), συντελεστής πλήρωσης (FF),Απόδοση κυττάρων (η), Θερμοκρασία δοκιμής (T).
  • Το λογισμικό επιτρέπει επίσης την εμφάνιση των παραμέτρων ρεύματος, τάσης και ισχύος που αντιστοιχούν σε οποιοδήποτε σημείο της καμπύλης μέσω αλληλεπίδρασης με το ποντίκι.
• Επαγγελματική γραμμική σάρωση ηλεκτρονικού φορτίου: εγγυάται την ακρίβεια της μέτρησης και εξασφαλίζει το γραμμικό σφάλμα μέτρησης εντός ± 2% σε ολόκληρο το εύρος μέτρησης.
• Απλοποιημένο σχεδιασμό λογισμικού: Το λογισμικό είναι απλό στη χρήση και απαιτείται μόνο η διόρθωση των σχετικών συντελεστών κατά την βαθμονόμηση.
• Πηγή φωτός: Χρησιμοποιεί τον διεθνώς δημοφιλή προσομοιωτή λαμπτήρα με παλμούς ξενόνου, με συσκευή παραβολικής αντανάκλασης για την επίτευξη υψηλής ομοιομορφίας του προσομοιωμένου ηλιακού φωτός,αποφυγή των αποκλίσεων των αποτελεσμάτων δοκιμών που σχετίζονται με τη θερμοκρασία από τους προσομοιωτές ηλιακής ακτινοβολίας σταθερής κατάστασης.
• Εισαγόμενο λαμπτήρα ξενονίου: διασφαλίζει τη φασματική ορθότητα της φωτεινής πηγής και τη μακρά διάρκεια ζωής.
• Μηχανισμός μέτρησης κυττάρων: Χρησιμοποιεί συγχρονισμένη κίνηση κινητήρα, μειώνοντας τον λειτουργικό θόρυβο και ελαχιστοποιώντας τη βλάβη των κυττάρων κατά τη διάρκεια των δοκιμών.
• Λειτουργία αναφοράς φωνής: Επιτρέπει την ανακοίνωση σχετικών παραμέτρων μέτρησης με φωνή, βελτιώνοντας την αποτελεσματικότητα της μέτρησης και μειώνοντας τα ποσοστά ζημιών.
• Μέτρηση κρυσταλλικών κυψελών πυριτίουΧρησιμοποιεί σύνδεση τεσσάρων καλωδίων για να εξασφαλίζει ακριβείς μετρήσεις.
• Έλεγχος ημιαγωγών: Μετρά τη θερμοκρασία του κελίου δοκιμής, εξασφαλίζοντας ακριβείς και αξιόπιστες μετρήσεις θερμοκρασίας.
• Σύντομα διαστήματα μέτρησης: Το χρονικό διάστημα μεταξύ των δοκιμών είναι μικρότερο από 5 δευτερόλεπτα, επιτρέποντας γρήγορες μετρήσεις.
• Ανθρωπομηχανική διεπαφή: Η διεπαφή είναι φιλική προς το χρήστη, καθιστώντας την λειτουργία πιο διαισθητική.

Περιβαλλοντικές απαιτήσεις για τον δοκιμαστή ηλιακής μονάδας

• Η περιοχή δοκιμής πρέπει να είναι μεγαλύτερη από 3m × 5m, με ύψος τουλάχιστον 2,5m.
• Ο χώρος πρέπει να έχει φωτισμό μικρότερο από 100 lux και να είναι εξοπλισμένος με κλιματισμό θέρμανσης και ψύξης ώστε να σταθεροποιείται η θερμοκρασία του δωματίου γύρω στους 25°C.
• Η παροχή ενέργειας πρέπει να είναι 220V/2KW, με εύκολη σύνδεση και αξιόπιστο σύστημα γείωσης.
• Θα πρέπει να υπάρχει επαρκής χώρος για ένα χώρο αποθήκευσης συνδεδεμένο με την περιοχή δοκιμής, εξασφαλίζοντας ότι η θερμοκρασία των κυττάρων δοκιμής είναι παρόμοια με τη θερμοκρασία του δωματίου δοκιμής.
• Ο χώρος δοκιμής πρέπει να είναι εξοπλισμένος με διεπαφή πηγής συμπιεσμένου αέρα.
