Δοκιμασία ηλιακών πάνελ για σύγχρονες γραμμές παραγωγής φωτοβολταϊκών

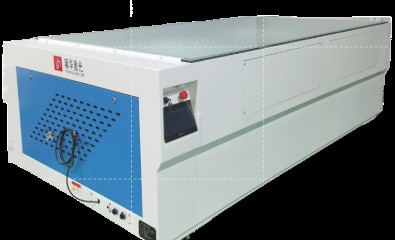

Δοκιμαστής ηλιακής μονάδας IV

• Πρότυπο εξοπλισμού:ΥΧΜΤ-Α+Α+Α+
• Σκοπός του εξοπλισμού:
  Αυτό...Δοκιμαστής IVΤο σύστημα αυτό είναι σχεδιασμένο για την αυτόματη μέτρηση της καμπύλης IV των μονοκρυσταλλικών και πολυκρυσταλλικών ηλιακών κυψελών.Γραμμή παραγωγής ηλιακών συλλεκτών. Με την ενσωμάτωσηΔοκιμή υψηλής απόδοσης IVΤο IV Tester υποστηρίζει επίσης τη χρήση ηλεκτρονικών συστημάτων που χρησιμοποιούνται για την κατασκευή φωτοβολταϊκών συστημάτων.IV Μέτρηση καμπύληςγια ακριβή ανάλυση.

Βασικοί τεχνικοί δείκτες και αρχές:
Συμμετοχή
3.1.1 Φασματική αντιστοίχιση: Το εύρος του δοκιμαστή IV πληροί τις απαιτήσεις διανομής φασματικής ακτινοβολίας IEC60904-9 (AM1.5).
3.1.2 Συνολική ακτινοβολία: 100 mW/cm2
3.1.3 Πεδίο ρύθμισης ακτινοβολίας: 20 mW/cm2 έως 120 mW/cm2
3.1.4 Ομοιότητα ακτινοβολίας: ± 1%
3.1.5 Ακτινοβολία αστάθεια: ±0,5%
3.1.6 Διάρκεια ενιαίου παλμού: 60 ms
3.1.7 Λειτουργία μέτρησης φλας: Λειτουργία μέτρησης φλας και επαναφοράς μετά την αντικατάσταση.
3.1Η διάρκεια ζωής της λάμπας ξενόνου: 300.000 κύκλοι (Γερμανία).
3.1.9 Κατεύθυνση ακτινοβολίας: κάθετη εκπομπή προς τα πάνω.

3.2IV καμπύλη Πεδίο μέτρησης:
3.2.1 Αποτελεσματική περιοχή δοκιμής: 2000 mm × 1200 mm
3.2.2 Αποτελεσματικό εύρος δοκιμής: 5 έως 700 W (μέγιστη περιοχή ισχύος της μονάδας).
3.2.3 Πρόταση μέτρησης: από 0 mV έως 200 V (διάκριση 1 mV).
3.2.4 ρεύμα μέτρησης: 0 mA έως 20A (αποφασιστικότητα 1 mA).
3.2.5 Θερμοκρασία περιβάλλοντος: 15 °C έως 35 °C.

3.3Ακριβότητα μέτρησης:
3.3.1 Μειοψηφία μέτρησης: ±0,5%
3.3.2 Λάθος μέτρησης: ± 1%

3.4Μέθοδος μέτρησης:Μέτρηση τεσσάρων καλωδίων

3.5IV καμπύλη Παράμετροι μέτρησης:Isc, Voc, Pmax, Vm, Im, FF, EFF, Temp, Rs, Rs

3.6 Διαστήματα μέτρησης: 5 δευτερόλεπτα

3.7Συλλογή δεδομένων:
Ο εξοπλισμός συλλέγει καμπύλες I-V και P-V με 8000 σημεία συλλογής δεδομένων χρησιμοποιώντας την τελευταία τεχνολογίαIV Μέτρηση καμπύληςΗ ενσωμάτωση αυτή διασφαλίζει ότι ηΔοκιμαστής IVυποστήριξηΔοκιμή υψηλής απόδοσης IVκαι παρέχει ακριβή διαγνωστικά δεδομένα σεΓραμμή παραγωγής ηλιακών συλλεκτών.

3.8Κλιμάκωση υπό συνθήκες δοκιμής:
3.8.1 Αυτοαποζημίωση ακτινοβολίας
3.8.2 Αυτοαποζημίωση θερμοκρασίας

3.9Μέτρηση θερμοκρασίας:
3.9.1 Αποζημίωση και προβολή θερμοκρασίας
3.9.2 Ενσωματωμένη μέτρηση θερμοκρασίας υπέρυθρου χωρίς επαφή

3.10Αποτελέσματα δοκιμής:
3.10.1 Αναφορά φωνής και προειδοποίηση για τα αποτελέσματα των δοκιμών

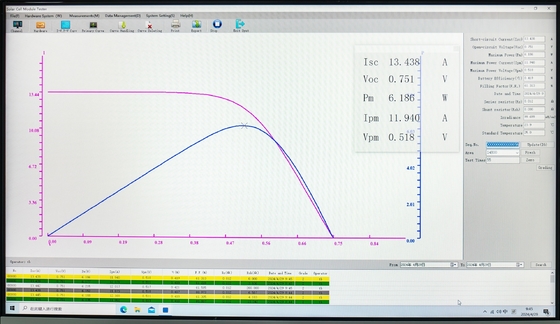

3.10.2 Εμφάνιση του χρόνου δοκιμής και των γραφικών παραμέτρων (καμπύλη χαρακτηριστικών IV)

3.11Έκθεση δοκιμής:
3.11.1 Η τρέχουσα διεπαφή εργασίας εμφανίζει και καταγράφει την καμπύλη των χαρακτηριστικών IV μέσω ενσωματωμένηςIV Μέτρηση καμπύλης.
3.11.2 Οι κύριες παραμέτροι δοκιμής όλων των μονάδων μπορούν να αποθηκευτούν σε συγκεκριμένο αρχείο στον σκληρό δίσκο.
3.11.3 Το καθορισμένο αρχείο μπορεί να ονομάζεται από τον χρήστη.

3.12Σύνοψη και εκτύπωση δεδομένων:
3.12.1 Η περίληψη των δεδομένων μπορεί να πραγματοποιείται βάσει της καθορισμένης χρονικής περιόδου ή οποιαδήποτε στιγμή.
3.12.2 Εκτύπωση σε μορφή Excel (συμπεριλαμβανομένης της εξόδου σωρευτικής καμπύλης χαρακτηριστικών IV).

3.13Ειδικό λογισμικό:
3.13.1 Εισαγωγή συντελεστή αντιστάθμισης θερμοκρασίας
3.13.2 Εισαγωγή της ημερομηνίας, του ονόματος και των αριθμών γραμμών
3.13.3 Αυτόματη αύξηση του σημείου εκκίνησης του σειριακού αριθμού
3.13.4 Ελαττωματική ρύθμιση εύρους παραμέτρων προϊόντος
3.13.5 Κεντρικός έλεγχος παραμέτρων

3.14Εργασιακή διάρκεια:Ο δοκιμαστής ενδοφλέβιας μπορεί να λειτουργεί συνεχώς για περισσότερο από 24 ώρες.

Διαμόρφωση εξοπλισμού:
4.1 Δοκιμαστικός οικοδεσπότης (συμπεριλαμβανομένου του ηλεκτρονικού φορτίου): 1 μονάδα
4.2 Πηγή φωτός (συμπεριλαμβανομένου του οπτικού συστήματος): 1 σύνολο
4.3 Υπολογιστής: 1 μονάδα
4.4 Κάρτα A/D υψηλής ταχύτητας απόκτησης δεδομένων: 1 μονάδα
4.5 Ειδικό λογισμικό μέτρησης καμπύλης IV: 1 σύνολο
4.6 Τυποποιημένη μπαταρία (για τη βαθμονόμηση της ακτινοβολίας και τη μέτρηση της καμπύλης ομοιότητας IV)

Χαρακτηριστικά:

Ηλεκτρική τροφοδοσία: Mingwei

Σύστημα ελέγχου: Siemens PLC

Λαμπτήρας ξενόνου: Γερμανός Heimann

Λειτουργία με οθόνη αφής:

Αναφορά φωνής: Υποστηρίζεται
