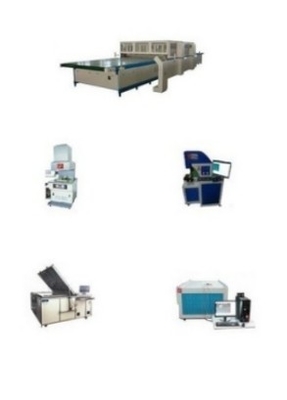

5-10MWP παραγωγή ηλιακού πίνακα

Ηλιακός πίνακας Πίνακας κοπής EVA/TPT

Μοντέλο: YDD-CT

3150*1200*900mm

1. Πλαίσιο κράματος αλουμινίου με άξονα τροφοδοσίας, μπορεί να κόψει την EVA και επίσης TPT.

Πλατφόρμα εργασίας 2,8 χιλιοστών με κανόνα χάλυβα 2 μέτρων.

3. Flat Working Plat.

4. Προσαρμοσμένες βίδες σε μέρη των ποδιών.

5. Τα πτερύγια είναι πλάκα συμπίεσης, βαθμιαία κλίμακα σε πλάκα για βολικό μέγεθος κοπής.

6. Ελέγχοντας ρουλεμάν για να επιλέξετε EVA/TPT, η ευελιξία είναι καλή, εδώ είναι η συσκευή τοποθέτησης και κόβετε ταυτόχρονα το EVATPT.

Τεχνικές προδιαγραφές:

Εφαρμογή:

Χρησιμοποιείται για τη δοκιμή της ηλεκτρικής απόδοσης των τεμαχίων ηλιακών κυττάρων μονο-Si ή πολυ-SI και καταγράφει τα αποτελέσματα σε αρχεία.

Τύπος προσδιορισμός:YHCT-A

Μηχανή Χαρακτηριστικό:

• Ένα φάσμα βαθμού
• Βαθμός ακτινοβολίας ανομοιομορφίας
• Μέτρο τεσσάρων γραμμών, 14-bit 4 καναλιών υψηλής ταχύτητας σύγχρονη κάρτα απόκτησης
• 10 Παράμετροι Εμφάνιση και απεικόνιση παραμέτρων μέτρησης σε πίνακα και γραφικό τρόπο
• Πνευματική και buffering επαφή
• Η θερμοκρασία αντιστάθμιση αυτόματα
• Η φωνή μετράει και προτρέπει, μετρώντας την προτροπή του φλας
• 24 ώρες συνεχής εργασία

Προδιαγραφές :

Ελεγκτής ηλιακών κυττάρων

1. Μέγεθος δοκιμής: 200x200mm

2. 2test Rang: 0w-16W

3. Μέτρηση συσκευασίας: 94x80x210 cm

4. Μικρό βάρος: 158kg

Τεχνικός Παράμετρος:

• Φάσμα λαμπτήρων: Σύμφωνα με τα IEC60904-9 και JISC8933 (βαθμός)
• Ένταση φωτός: 100MW/cm2 (συνεχής ρυθμιζόμενη περιοχή 20-120w/cm2
• Μη ομοιομορφία έντασης φωτός: ≤ ± 3% a ≤ ± 2% aaa
• Βαθμός ακτινοβολίας: ≤ ± 3% a ≤ ± 2% aaa
• Επαρχία αποτελεσμάτων δοκιμής: ≤ ± 0,1% A ≤ ± 0,05% AAA
• Σφάλμα δοκιμής ηλεκτρικών ιδιοτήτων: ≤ 1%
• Μονός χρόνος φλας: 10-30ms
• Αποτελεσματικό εύρος δοκιμών: 200x200mm (0.1-16W)
• Τάση μέτρησης: 0 - 0.8V (ανάλυση 1MV)
• Ρεύμα μέτρησης: 0 - 20Α (ανάλυση 1mA)
• Παράμετροι δοκιμής: ISC, VOC, PMAX, VM, IM, FF, EFF, Temp, RS, RSH
• Ζήτηση ισχύος: 220V/50Hz/2KVA

Ηλιακό κύτταρο Laser Scribing Machiνευρώ

Μοντέλο: YHC-30F

Άλλες απαιτήσεις:

1. Η ηλεκτρική και η χρήση του φυσικού αερίου ολόκληρου του εξοπλισμού πρέπει να συμμορφώνεται με τα εθνικά πρότυπα.

2. Ο εξοπλισμός πρέπει να έχει προστασία υπερφόρτωσης.

3. Ο εξοπλισμός πρέπει να έχει προληπτικά μέτρα για τη σταθερότητα.

4. Ο χώρος του δαπέδου του εξοπλισμού πρέπει να σχεδιάζεται με βάση τον πραγματικό ιστότοπο.

5. Ο εξοπλισμός πρέπει να διαθέτει διάφορους μη φυσιολογικούς συναγερμούς και συστήματα προβολής

Ηλιακά κύτταρα αυτόματο tabberΔοκός

Ταχύτητα λειτουργίας: Όχι λιγότερο από 1600 κομμάτια/συγκόλληση ώραςενέκωση Ελάττωμα Τιμή: ≤2%

Εφαρμόσιμος Προδιαγραφές Busbar:Παραδοσιακό πρότυπο 1 ~ 6 busbars

Εφαρμόσιμος Προδιαγραφές κορδέλας:Πλάτος 1.0-2.0mm, πάχος 0.1-0.16mm

Ισχύον μέγεθος κυττάρου:156mm, 158mm, 166mm, 182mm κοπής κυττάρων

Μέγιστη συμβολοσειρά Μήκος: UP έως 650mm

Μέθοδος συγκόλλησης: Υπέρυθρη συγκόλληση

Τροφοδοσία: AC 220V 50/60Hz μονο φάσμα 3-καλωδίου, ισχύ: 10kWΣυμπιεσμένο αIR: Πίεση: ≥0,5MPa, ροή: ≥100L/min

Εξοπλισμός Διαστάσεις:Όχι λιγότερο από

Μήκος: 2250mm*Πλάτος: 1080mm*Ύψος: 2000mm

Μηχανή κοπής κορδέλας YS-100

Παράμετρος

Σταθμός συγκόλλησης ηλιακού πίνακα

Μοντέλο: YDD-WT

Ο πίνακας συγκόλλησης ηλιακού πίνακα και το jig συγκόλλησης

1, πλάκα ενιαίας θέρμανσης: 220 × 200 × 12mm ισχύς 44W 220V

2, πλάκα θέρμανσης με χορδές: 200 × 1600 × 12mm Power 300W Τάση 220V

Η πλάκα Stringing έχει δύο είδη: διάτρηση χτυπήματος από ανοξείδωτο χάλυβα και πρότυπο χύτευσης

3, Παλέτα Stringing: 2000*180*15mm, προφίλ αλουμινίου και θεραπεία οξείδωσης

Συγκόλληση Σίδερο

Εύρος θερμοκρασίας 50 ℃ -600 ℃

· Χάλυβα συγκόλληση και βερνίκι, επιφάνεια επίστρωσης.

· Όλη η συγκόλληση του Arc Arc, η πολωνική, καλή εμφάνιση.

Τύπος Τύπου 3-Solar Stringer Μέγεθος τρόλεϊ: 1600*800*1350mm

· Κάθε πλευρά έχει 10 όροφο, το σύνολο είναι 20 όροφος.

· Μεταφέρετε το κιβώτιο κυψέλης.

· Τέσσερις καθολικοί τροχοί, δύο από αυτούς είναι φρένο, είναι βολικό να κινηθείς.

· Όλη η συγκόλληση του Arc Arc, η πολωνική, καλή εμφάνιση.

Τύπος Τύπου 4-Turnover Όχημα για γυαλί, προ-πλαισιωμένη, ενότητα. Μέγεθος: 1800*1000*1250mm

· Συγκόλληση χάλυβα, επιφάνεια επίστρωσης με καουτσούκ εκτός ολίσθησης

· Τέσσερις καθολικοί τροχοί δύο από αυτούς είναι φρένο, είναι βολικό να κινηθείς.

· Όλη η συγκόλληση του Arc Arc, η πολωνική, καλή εμφάνιση.

Τύπος Τύπου 4-Turnover Vehicle για να είναι πλαστικοποιημένο

Μέγεθος: 1100*1000*1450mm

· Επικάλυψη σωλήνων χάλυβα, δέκα όροφος.

· Καλύψτε το βαμβάκι, δεν είναι εύκολο να σπάσετε.

· Τέσσερις καθολικοί τροχοί, δύο από το φρένο Themis, είναι βολικό να κινηθούμε.

· Όλη η συγκόλληση του Arc Arc, η πολωνική, καλή εμφάνιση.

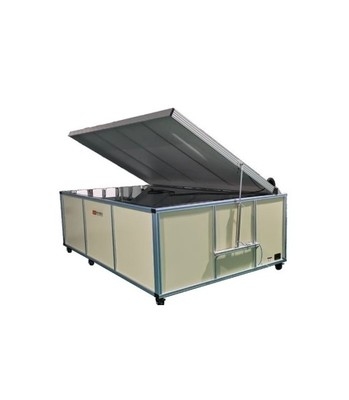

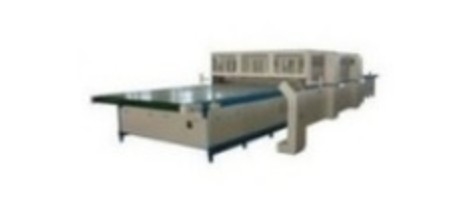

Ημιαυτόματος Πλαστικοποιητής

Τεχνικός Παραμέτρους

Ηλιακός πίνακας Πλαισίωση Μηχανή

Εφαρμογή: πλαίσιο πλαισίου αλουμινίου σε ισχύ μονάδας: 220V

Πηγή αέρα: 0.7-0.8MPa, ροή αέρα: 5L/min

Διάσταση πλαισίωσης Min: 300 × 300 × 50 (35) mm,

Μέγιστη διάσταση πλαισίωσης: 2100 × 1100 × 50 (35) MM Ταχύτητα πλαισίωσης: 50 δευτερόλεπτα/κομμάτι

Τραπέζι κοπής

Διασταύρωση Κουτί Πίνακας εγκατάστασης

Μέγεθος: 1200*600*900

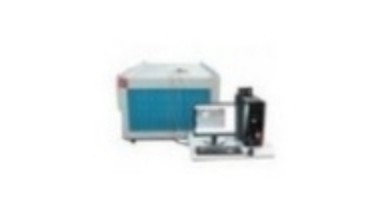

Ηλιακός προσομοιωτής

Εφαρμογή:

Χρησιμοποιείται κυρίως στην αυτόματη δοκιμή και την καταγραφή αποτελεσμάτων του ηλιακού μονο-κρυσταλλικού πυριτίου, του ηλιακού κυττάρου πολυκρυσταλλικού πυριτίου

Μονάδα και μονάδα λεπτού υδατογράφου.

Προϊόντα Χαρακτηριστικά:

1. Flash Impulse Συνεχής ρυθμιζόμενη περιοχή 10-100ms

2. Μέτρηση-γραμμής, 14-bit 4 καναλιών 4-καναλιών υψηλής ταχύτητας σύγχρονη κάρτα απόκτησης, 8000 Σημείο συλλογής δεδομένων.

3.10 Εμφάνιση παραμέτρων · οθόνη μέτρησης παραμέτρων σε πίνακα και γραφικό τρόπο.

4.Irradiance αντισταθμίζει αυτόματα τη θερμοκρασία αυτόματα αντισταθμίζοντας.

5. Η Voice μετράει και προτρέπει το χρόνο flash · καταμέτρηση προτροπών του χρόνου flash

6.24 Διαδοχικές ώρες εργασίας, η επαγγελματική ζωή των εισαγωγών λαμπτήρα Xenon είναι 300.000 φορές των τεχνικών δεδομένων Flash:

Δέσμευση και Χορτάρι Jig (με Θερμάστρα)

Μέγεθος: 2000*180*10mm

Υλικό κράματος αλουμινίου με ακρίβεια επεξεργασίας οξείδωσης επιφανείας εντός +/- 0,05mm.

Αποθήκευση Κουτιά

Μέγεθος: 2000*180*15mm

Υλικό κράματος αλουμινίου για μεταφορά κυτταρικών ταινιών

Προαιρετικά μηχανήματα

Ηλιακός Πίνακας El Tester

Μοντέλο: YHEL-2400

Εφαρμογή:

Ελαττώματα του ηλιακού κυττάρουErial (συντρίμμια, ραγισμένη, σπασμένη πύλη, ρύπανση).

Ελαττώματα από τη διαδικασία συγκόλλησης (συγκόλληση, αποσύνθεση).

Ανακατέψτε διαφορετικά επίπεδα κελί

Τεχνικός Χαρακτηριστικά

Η εξαιρετικά ευαίσθητη υπέρυθρη κάμερα μπορεί να είναι ελαττωματική ηλιακή μονάδα, η οποία

Μπορεί να βοηθήσει τους χρήστες να γνωρίζουν την ηλιακή μονάδα και τον πίνακα από ελαττώματα υλικού ή ελαττωμάτων κατασκευής

Ο εξοπλισμός μπορεί να εφαρμοστεί πριν και μετά τη διαδικασία πλαστικοποίησης, ελάττωμα

Ο ανιχνευτής είναι ένας σημαντικός και αποτελεσματικός εξοπλισμός παρακολούθησης και δοκιμών διαδικασιών

Αποτελείται από ένα σύνολο εξειδικευμένων συστημάτων οπτικής απεικόνισης και μονάδας κάμερας υψηλής ευαισθησίας, η οποία είναι διαθέσιμη στον χρήστη στη διαδικασία προετοιμασίας, δοκιμές ποιότητας προϊόντων
