Προδιαγραφές:

Αυτό το προηγμένο σύστημα είναι έναΕλεγκτής ELαναπτύχθηκε από ένα κορυφαίο επίπεδοΠρομηθευτής ενσωματωμένων μηχανών διαλογής ELΕίναι ειδικά σχεδιασμένο για ενσωμάτωση σε γραμμή παραγωγής ηλιακών συλλεκτών και πληροί τις αυστηρές απαιτήσεις τωνΠώληση δοκιμών ηλεκτροφωτισμούΕιδικότερα, η διαμόρφωση τουΜεγάλο μέγεθος οθόνης.

1Βασικές προδιαγραφές εξοπλισμού

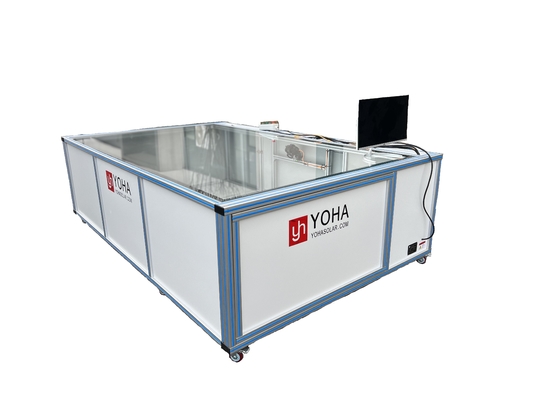

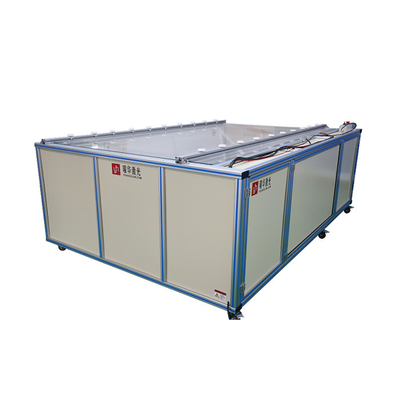

1.1 Σκοτεινό κουτί (προφίλ από κράμα αλουμινίου, πλάκες αλουμινίου-πλαστικού)
Το σκοτεινό κουτί διαθέτει ένα κομψό, ευέλικτο σχεδιασμό και μια ελαφριά δομή, εξασφαλίζοντας τη φορητότητα και την ευκολία εγκατάστασης.που είναι απαραίτητο για τη διατήρηση της ακρίβειας τηςΕλεγκτής ELκατά τη διάρκειαΠώληση δοκιμών ηλεκτροφωτισμούΟι εσωτερικοί τοίχοι είναι επενδυμένοι με ανακλαστικά πάνελ αλουμινίου-πλαστικού για να ενισχύσουν την ποιότητα εικόνας του σκοτεινού κουτιού.

1.2 Τρόπος πυροβολισμού
Υποστηρίζει τόσο τις διαμορφώσεις μιας όσο και της διπλής κάμερας για τη λήψη εικόνων υψηλής ανάλυσης που είναι κρίσιμες για την ακριβήΕλεγκτής ELλειτουργίες.

1.3 Σημεία παρακολούθησης

• Πριν από τη λαμίνωση:Ελέγχει τις ηλιακές μονάδες πριν από την επικάλυψη.
• Μετά την επιπλαστική:Καταγράφει εικόνες μετά την επικάλυψη για την ανίχνευση τυχόν ελαττωμάτων EL κατά τη διάρκειαΠώληση δοκιμών ηλεκτροφωτισμού.

1.4 Κάμερα

• Κατασκευαστές αισθητήρων:Sony και Nikon
• Επιφάνεια στόχου CCD:Αντιστοιχία με την ανάλυση των pixel
• Τύπος κάμερας:ΚΑΚ με εσωτερική και εξωτερική ψύξη
• Ανάλυση των pixels:24 Megapixels
• Χρόνος απόκτησης εικόνας:Ρυθμίζεται μεταξύ 1 και 60 δευτερολέπτων
• Ικανότητα ανίχνευσης:Δυνατότητα εντοπισμού ρωγμών τόσο στενών όσο 0,5 mm

1.5 Τρόπος φωτισμού
Χρησιμοποιεί μια αντανακλαστική διαμόρφωση πλευρικού φωτισμού καθρέφτη για τη βελτιστοποίηση της αντίθεσης εικόνας γιαΕλεγκτής ELλειτουργίες.

1.6 Τροφοδοσία ενέργειας

• Τετάρτη:Ρυθμίσιμα από 0 έως 60V
• ρεύμα:Ρυθμίζεται από 0 έως 10A

1.7 Πεδίο δοκιμής
Λειτουργεί αξιόπιστα σε εύρος θερμοκρασίας περιβάλλοντος από -10 °C έως 40 °C.

1.8 Παραμέτρους δοκιμής
Περιλαμβάνει ρυθμίσεις για στόχο, κέρδος, χρόνο, γάμμα, αντίθεση και πλάτος δεδομένων.

2Διαμόρφωση εξοπλισμού:

3Προδιαγραφές απόδοσης εξοπλισμού:

4. Τύποι ανιχνεύσιμων ελαττωμάτων

ΗΕλεγκτής ELέχει σχεδιαστεί για να εντοπίζει διάφορα ελαττώματα κατά τη διάρκεια της δοκιμής ελαττωμάτων EL. Μπορεί να ανιχνεύσει:

• Μαύρα σημεία συγκόλλησης
• Κρυμμένες Μαύρες Κηλίδες
• Μεικτά επίπεδα ρεύματος
• Ελαττώματα στη διαδικασία της μπαταρίας
• Τυπική ψυχρή συγκόλληση
• Η μόλυνση της πρώτης ύλης της μπαταρίας

Αυτοί οι τύποι ελαττωμάτων είναι κρίσιμοι για τη διατήρηση των προτύπων ποιότητας κατά την πώληση δοκιμών ηλεκτροφωτισμού, εξασφαλίζοντας ότι κάθε πάνελ στην γραμμή παραγωγής πληροί αυστηρές απαιτήσεις.

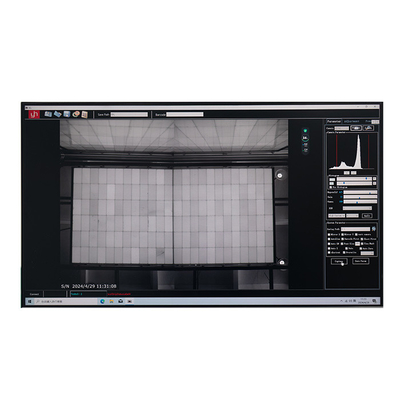

5Ειδικό λογισμικό ελέγχου.

Το λογισμικό ελέγχου έχει σχεδιαστεί ειδικά για βιομηχανικές εφαρμογές.

• Μια φιλική προς το χρήστη διεπαφή που απλοποιεί τη λειτουργία τουΕλεγκτής ELκατά τη διάρκεια της δοκιμής ελαττωμάτων EL σε γραμμή παραγωγής ηλιακών συλλεκτών.
• Μοναδική λειτουργία αναζήτησης φωτογραφιών που βελτιώνει τη διαδικασία απεικόνισης σε έναΑυτοματοποιημένος δοκιμαστής EL ηλιακών συσσωρευτών.
• Αυτόματη σάρωση γραμμικού κώδικα με ονομασία αρχείου με βάση δεδομένα γραμμικού κώδικα,υποστηρίζοντας μια διεπαφή στην κινεζική γλώσσα και διευκολύνοντας τον έλεγχο της πηγής σταθερού ρεύματος ̇ ιδανικό για ομαλές εργασίες πώλησης δοκιμών ηλεκτροφωτισμού.
• Ευέλικτες ρυθμίσεις για την προσαρμογή των κριτηρίων ελαττώματος (π.χ. βαθμός και αριθμός μαύρων κηλίδων, σπασμένων πλέκων ή θραυγμάτων),που συλλέγει αυτόματα στατιστικά στοιχεία ελαττωμάτων και παράγει αρχεία κειμένου για τήρηση αρχείων.

6. Ευρεία εφαρμογή

Αυτό...Ελεγκτής ELείναι ευπροσάρμοστο και μπορεί να χρησιμοποιηθεί για τη δοκιμή τόσο μονοκρυσταλλικών όσο και πολυκρυσταλλικών ηλιακών συλλεκτικών.Έχει σχεδιαστεί για την εκτέλεση αξιόπιστης δοκιμής ελαττωμάτων EL σε διάφορους τύπους πάνελ σε γραμμή παραγωγής ηλιακών πάνελ, καθιστώντας την μια εξαιρετική λύση ωςΜεγάλο μέγεθος οθόνης.

7Αρχή ανίχνευσης ελαττωμάτων

Η αρχή ανίχνευσης ελαττωμάτων που χρησιμοποιείται από την παρούσαΑυτοματοποιημένος δοκιμαστής EL ηλιακών συσσωρευτώνβασίζεται στη φωτεινότητα ηλεκτροφωτισμού (EL). Όταν η τάση εφαρμόζεται σε ηλιακό κύτταρο, εκπέμπει φως που συλλαμβάνεται από ενσωματωμένο υπέρυθρο απεικονιστή.με μικρότερο μήκος διάχυσης φορέα μειοψηφίαςΗ αντίθεση αυτή επιτρέπει την ακριβή αναγνώριση ελαττωμάτων, όπως εκείνων που οφείλονται σε προβλήματα στην επεξεργασία των πλακών πυριτίου, στη διάχυση, στην ελίτ, στην εκτύπωση.,Η ηλεκτροφωτιστική δοκιμή είναι βασική πτυχή για κάθε πώληση.
