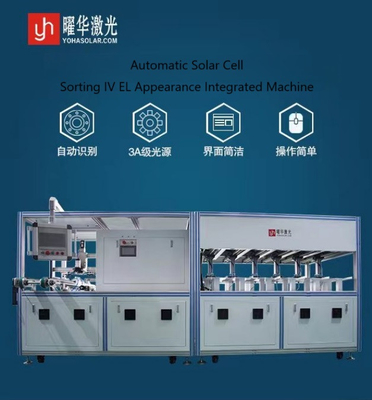

Συμπληρωμένη μηχανή ταξινόμησης EL αυτοματοποιημένης κυψέλης IV

Ι. Για τηνIV EL Ενσωματωμένη μηχανή διαλογής

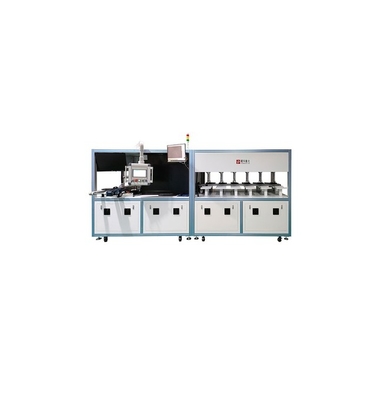

• Ονομασία εξοπλισμού: Ηλιακή κυψέλη EL και ηλεκτρική μηχανή αυτόματης διαλογής
  (Αυτός ο προηγμένος εξοπλισμός δεν είναι μόνο έναIV EL Ενσωματωμένη μηχανή διαλογήςαλλά και ενσωματώνει τις τελευταίες τεχνικέςΔοκιμασία IVκαιΕλέγχος ELγια την αυτοματοποιημένη αξιολόγηση ηλιακών κυψελών.)

• Σχήμα: YH-ZDFX-2400 --IV EL Ενσωματωμένη μηχανή διαλογής

• Διάγραμμα διαστάσεων της εγκατάστασης συνολικά:

• (Ανατρέξτε στο παρεχόμενο διάγραμμα για λεπτομερείς προδιαγραφές διάταξης ̇ το σύστημα είναι σχεδιασμένο για απρόσκοπτη λειτουργία σε υψηλής απόδοσηςΓραμμή παραγωγής ηλιακών συλλεκτών- Ναι.

ΙΙ. Εφαρμόσιμες πληροφορίες κυττάρων

• Πολυκρυσταλλικά και μονοκρυσταλλικά ηλιακά κύτταρα με διαστάσεις που κυμαίνονται από 156 mm έως 220 mm

• Δείκτης στροφής ≤ 3 mm

• Από 2 έως 6 μπαρ, 9 μπαρ

• Πλακά κύτταρα κατηγορίας Α (με ποσοστό απόδοσης άνω του 98%)

Αυτό...IV EL Ενσωματωμένη μηχανή διαλογήςθα χρησιμοποιηθούν για τη δοκιμή εγκεκριμένων προϊόντων.

ΙΙΙ. Βασικές επιδόσεις και τεχνικές παραμέτρους

1. Δυναμικότητα:

   • Πραγματική ταχύτητα λειτουργίας αναφοράς: 2200 τεμάχια ανά ώρα

   • Η μέση ταχύτητα είναι περίπου 1,6 δευτερόλεπτα ανά κομμάτι.

   • ΣημείωσηΗ ταχύτητα μπορεί να επηρεάζεται από παράγοντες όπως τα στοιχεία ελέγχου και η ακρίβεια.

2. Ποσοστό ρήξης:

   • ≤ 0,05% (Αυτή η παράμετρος αναφέρεται στο σπάσιμο που προκαλείται από το ίδιο το μηχάνημα, με εξαίρεση το σπάσιμο υλικού.)

3. Ποσοστό εσφαλμένων κρίσεων:

   • Περίπου 6% (Η ειδική αναλογία θα καθοριστεί μέσω διαπραγματεύσεων ανάλογα με τη διαδικασία και τα πρότυπα επιθεώρησης του μέρους Α).

   • Υπολογισμός: Ο αριθμός των κυττάρων Α που κρίθηκε λανθασμένα ως Β διαιρούμενος με τον αριθμό των κυττάρων που επιλέχθηκαν από τη μηχανή.

4. Ποσοστό σφάλματος κρίσης:

   • ≤ 0,3% (Η ειδική αναλογία θα καθοριστεί μέσω διαπραγματεύσεων ανάλογα με τη διαδικασία και τα πρότυπα επιθεώρησης του μέρους Α).

   • Υπολογισμός: Ο αριθμός των κυττάρων Β που παραλείπει το μηχάνημα διαιρούμενος με τον αριθμό των κυττάρων που επιλέγει το μηχάνημα.

Πίνακας τεχνικών προδιαγραφών

IV. Στοιχεία ελέγχου

• Επιθεώρηση χωρίς επαφή: Σχεδιασμένα για την αποφυγή δευτερογενών ζημιών κατά τη διαδικασία ελέγχου.

• Ειδικό σύστημα απόκτησης εικόνας: Δεν απαιτείται σκοτεινό δωμάτιο, εξασφαλίζοντας υψηλή ποιότητα εικόνας.

• Υψηλή αποτελεσματικότητα επιθεώρησης: Το σύστημα μπορεί να ενσωματωθεί στη γραμμή παραγωγής για επιθεώρηση σε απευθείας σύνδεση, διαδραματίζοντας κρίσιμο ρόλο στηνΔοκιμασία IV.

• Αλγόριθμος Τεχνητής Νοημοσύνης: Επιτρέπει την αυτόματη αναγνώριση ελαττωμάτων χωρίς ανθρώπινη παρέμβαση.

• Ευρύ φάσμα εφαρμογών: Κατάλληλο για διάφορους τύπους πλακίδων πυριτίου ή ηλιακών κυψελών, καθιστώντας το ευέλικτο σε ένα ευρύ φάσμα χώρων.Γραμμή παραγωγής ηλιακών συλλεκτώνπεριβάλλοντος.

Β.IV EL Ενσωματωμένη μηχανή διαλογήςΣύνθεση

1. Διαρθρωτικό διάγραμμα:

   • (Βλέπε διαγράμματα δομών για την πλήρη διάταξη του συστήματος.)

2. Πίνακας υλικών:

   • Δύο κουτιά υλικών παρέχονται, δύο σε χρήση και δύο ως εφεδρικές, εναλλάσσονται στη χρήση.

3. Σύστημα οπτικής επιθεώρησης:

   • Ιδιοκτησιακό σύστημα λογισμικού που υποστηρίζει ολοκληρωμένοΔοκιμασία IVκαιΕλέγχος ELλειτουργίες.

4. Εργαλεία ελέγχου αυτοματισμού:

   • Αλγορίθμοι υψηλής απόδοσης και ακρίβειας για διάφορες επιθεωρήσεις ταξινόμησης· ταξινόμηση που καθορίζεται από τον πελάτη και δεδομένα διαφοράς χρωμάτων.

5. Δοκιμασία IV:



   • Συνολική ακτινοβολία: 100 mW/cm2

   • Ομοιότητα ακτινοβολίας: ≤ ± 2%

   • Σταθερότητα ακτινοβολίας: ≤ ± 2%

   • Διάρκεια ενός παλμού ακτινοβολίας: 10ms 60ms

   • Λειτουργία μετρήσεως φλας: Μετρητής φλας με λειτουργία επαναφοράς.

   • Η διάρκεια ζωής της λάμπας ξενόνου: 100.000 λάμψεις

   • Κατεύθυνση ακτινοβολίας: Ψηλή εκπομπή προς τα κάτω

   • Πεδίο μέτρησης:

     • Ενεργός χώρος δοκιμής: 220 mm × 220 mm

     • Αποτελεσματικό εύρος δοκιμής: 0,1 W· 10 W

     • Η τάση μέτρησης: 1V (Αποφασιστικότητα: 1mV, εύρος: 1/16384)

     • Τρόπο μέτρησης: 10A (Αποφασιστικότητα: 1mA, εύρος: 1/16384)

     • Θερμοκρασία περιβάλλοντος: 15°C ∼ 35°C (Αποφασιστικότητα: 0,1°C)

   • Ακριβότητα μέτρησης:

     • Επαναληψιμότητα: ± 1%

     • Λάθος μέτρησης: 2%

   • Μέθοδος μέτρησης:

     • Μέτρηση τεσσάρων καλωδίων, επαφή με πνευματικό απόθεμα, επαφή με μπροστινό ανιχνευτή, επαφή με πίσω.

   • Παράμετροι μέτρησης:

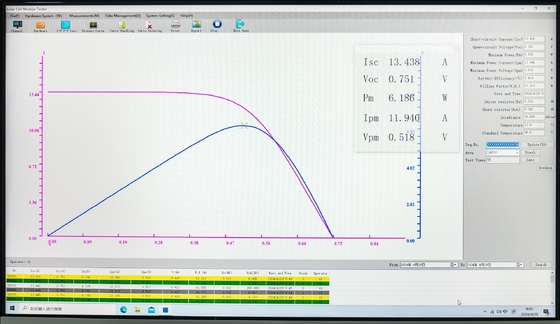

     • Isc, Voc, Pmax, Vm, Im, FF, EFF, Temp, Rs, Rsh.

   • Διαστήματα μέτρησηςΠέντε δευτερόλεπτα.

Αυτό το σύστημα δοκιμών IV ξεχωρίζει ως μια πρωτοποριακή λύση για τον χαρακτηρισμό των ηλιακών κυψελών,συνδυάζοντας την τεχνολογία ακριβείας και την αξιόπιστη βιομηχανική ποιότητα για την παροχή απαράμιλλων επιδόσεων στην ανάλυση ηλεκτρικών παραμέτρωνΗ προηγμένη ενδοφλέβια δοκιμαστική μονάδα του έχει σχεδιαστεί με προσοχή για εργαστήρια και γραμμές παραγωγής που απαιτούν εξαιρετικά ακριβή, επαναληπτά αποτελέσματα υπό ελεγχόμενες συνθήκες.

Η ενσωματωμένη μηχανή διαλογής IV EL μπορεί να είναι μια εξαιρετική επιλογή για την γραμμή παραγωγής ηλιακών πάνελ.Η δοκιμή EL και η διαλογή των ηλιακών κυψελών μπορούν να κάνουν την γραμμή παραγωγής των ηλιακών συλλεκτών σας πιο εξελιγμένη και αποτελεσματικήΜπορεί επίσης να λειτουργήσει ως μηχανή διαλογής ηλιακών κυψελών, τα ηλιακά κύτταρα ταξινομούνται σύμφωνα με τις δοκιμές IV και EL.
